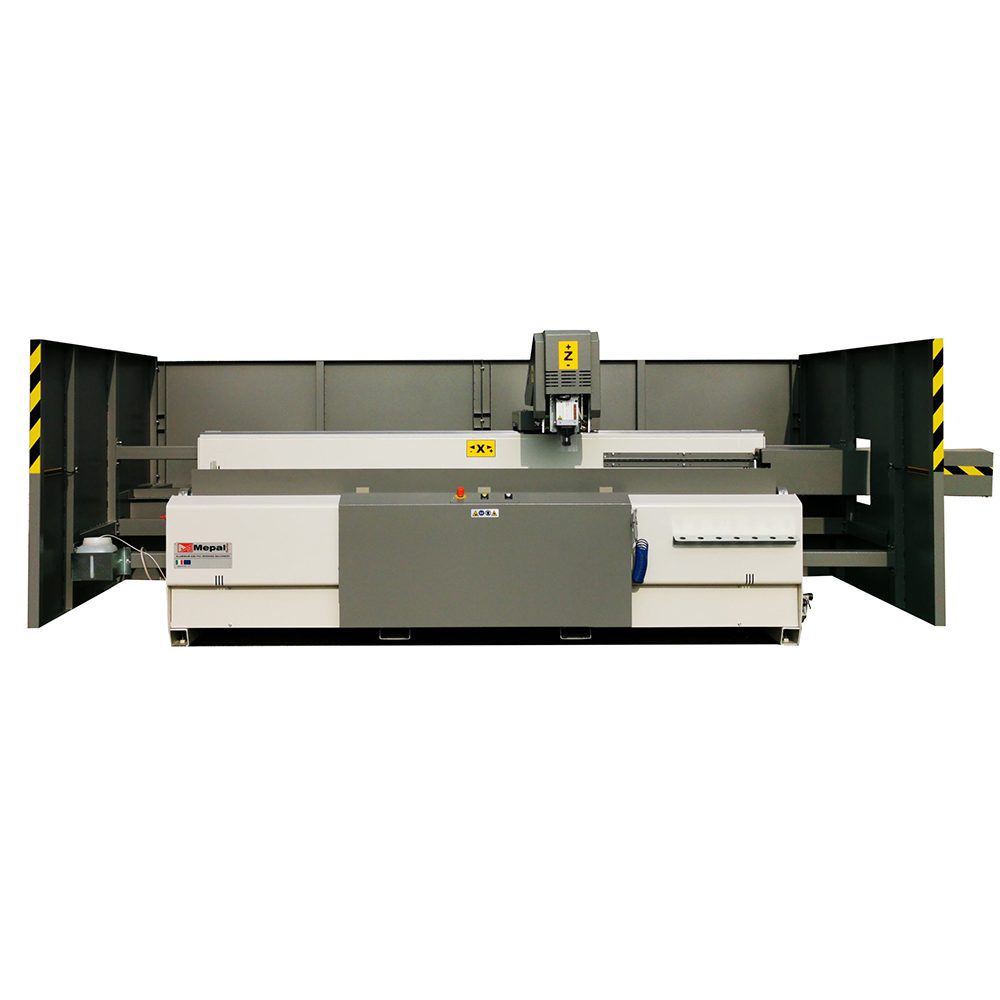

Atlantis C3SR – CNC obradni centar s radnim rasponom od 3 metra
Obradni centar za aluminijske, PVC, lake legure i čelične profile s 3 ili 4 kontrolirane osi.
Atlantis C3SR radni centar je vertikalna numerički upravljana glodalica za aluminijske, PVC i čelične profile s mogućnošću obrade komada na 3 strane.
C3S VERTIKALNI CNC OBRADNI CENTAR DULJINE OBRADE 3 METRA
C3S je numerički upravljana CNC vertikalna glodalica za aluminij, PVC, stakloplastiku i čelik, sposobna za rad na 3 strane profila. Pneumatsko nagibni radni stol: +90°/0°/-90°, međukutovi se postižu mehaničkim graničnicima. Podešavanje brzine vretena od 2800 do 18000 o/min kontrolira se frekvencijskim pretvaračem. Numerički upravljana interpolacija X i Y. Pokreti osi X, Y i Z koriste motore bez četkica. Jedinica dolazi s 4 pneumatske dvosmjerne stezaljke za učvršćivanje materijala. Softverski kompenzirana korekcija promjera alata. Lijevi i desni graničnici profila u nultoj točki. Dimenzije glodanja: X = 3000 mm, Y = 150 mm, Z = 150 mm. Zaštita perimetra za sigurnost, opcionalno. TS7005 TouchScreen upravljanje omogućuje daljinsku pomoć i uvoz DXF datoteka za jednostavno programiranje.
ISPORUČENE KOMPONENTE
• Elektrovreteno HSD ES330 4,5 kW 2800-18000 o/min

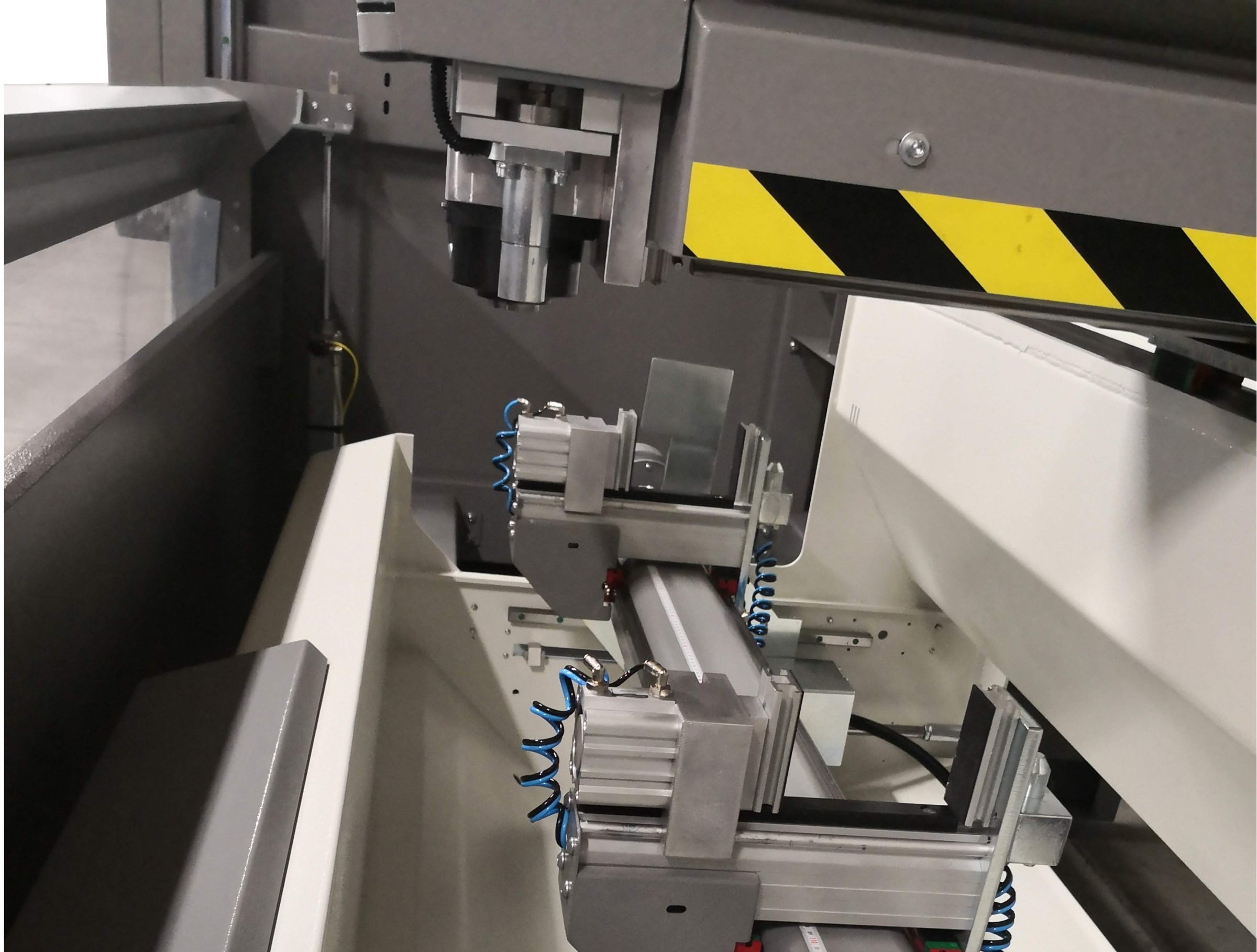

• 4 stezaljke za ručno pozicioniranje
• 1 podmazivanje elektrovretenom raspršivačem ulja
• Brza i jednostavna izmjena ISO30 alata
• Sustav hlađenja električnim ventilatorom
• Numeričko upravljanje
• Računalo s monitorom
• Miš i tipkovnica
• Operativni sustav Windows 10
• Serijsko i Ethernet sučelje za povezivanje
s čitačem barkodova i LAN-om
• Konzola operatera odvojena od stroja
• Upravljačka ploča na stroju
• Zračni pištolj i plastična spiralna cijev
• Servisni ključ za konuse
• Dokumentacija stroja
• CE certifikat
• Priručnik za korisnika i održavanje
• CNC priručnik
• Električni i pneumatski crteži
• Sigurnosni sustav s optoelektroničkim barijerama
• ISO standardni programski jezik i od DXF-a
do makroa
• Komunikacijski sustav za daljinsko upravljanje s
Ethernet ili Wi-Fi vezom
OPCIJE
• Elektronička rotacija radnog stola
• Automatski izmjenjivač alata sa 6 pozicija
• Sustav za mjerenje visine alata
• Prednja zaštita
• Potpuna kabina
• Komplet stezaljki
• Komplet alata:
5 držača alata ISO30 ER32
5 glodala
• Komplet za glodanje krajeva za ISO30 s:
Držač alata ISO30 za glodalo krajeva
Glodalo krajeva d.160 mm
• Uravnoteženi navojni rezač ISO30 M3-M10
• Automatsko pozicioniranje stezaljki kojim upravlja CNC
